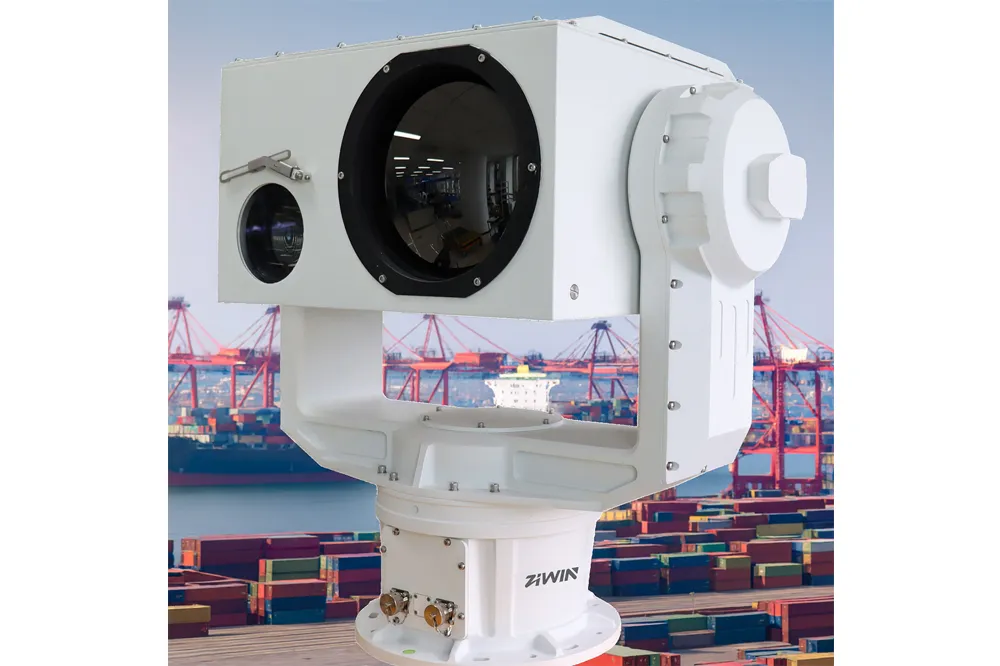

Was ist eine Pan Tilt Unit? Eine vollständige technische Anleitung für Kamera-Pan-Tilt-Einheiten (2025)

In den Bereichen Langstrecken überwachung, Grenzschutz, Perimeter sicherheit und EO/IR-Bildgebung systemen ist die Pan-Tilt-Einheit (PTU) eine der kritischsten Komponenten. Während Objektive, Sensoren und Wärme bild kameras häufig mehr Aufmerksamkeit erhalten, bestimmt die Kamera-Schwenk-Neigung einheit, ob ein System eine hochpräzise Verfolgung aufrechterhalten und extremes Wetter überstehen kann. und liefern stabile Bilder über lange Betriebs zyklen.

In diesem Artikel wird erläutert, was eine Schwenk-Neigung einheit ist, wie sie funktioniert, wo sie verwendet wird und wie Sie das richtige Modell für profession elle Überwachungs anwendungen auswählen.

Was ist eine Pan Tilt Unit?

Eine Schwenk neige einheit ist ein zweiachsiger motorisierter Mechanismus, der eine Kamera-oder Mehrsensor-Nutzlast horizontal (Schwenk) und vertikal (Neigung) dreht. Es ermöglicht eine flächen deckende Abdeckung, Fern verfolgung, automat isiertes Scannen und schnelle Neu position ierung.

Eine profession elle PTU bietet:

• Glatte, kontrollierte Rotation

• Hohes Drehmoment zum Heben schwerer Nutzlasten

• Präzise Winkel position ierung (0,01 °-0,1 °)

• Stabilität unter Wind, Vibration oder Schock

• Fern-oder automat isierte Steuerung durch Ethernet, RS485, ONVIF oder benutzer definierte Protokolle

Was ist eine Kamera-Pan-Tilt-Einheit?

Eine Kamera-Schwenk-Neigung einheit wurde speziell für Kameras mit sichtbarem Licht, Wärme sensoren, Zoom module oder kombinierte EO/IR-Mehrsensor-Nutzlasten entwickelt.

Im Vergleich zu PTZ-Kameras für Verbraucher bietet eine profession elle PTU:

• Nutzlast kapazität von 3-200 kg

• Drehmoment-oder Servomotoren statt kleiner Schrittmotoren

• Viel höhere Position ierungs genauigkeit

• IP66-IP68 Umweltschutz

• Volle benutzer definierte Integrations fähigkeit







Wie einPan Tilt UnitWerke: Interne Mechanismen

Drehmoment motor mit direktem Antrieb

High-End-PTUs verwenden bürstenlose Direkt antriebs motoren, die eine schnelle Rotation, kein Spiel, hohe Präzision und eine extrem lange Lebensdauer bieten.

Zahnrad-oder Wurm-Zahnrad-Mechanismen

Häufig in mittelschweren PTUs. Sie bieten eine gute Selbst verriegelung, stabile Bewegung und kosten günstige Leistung.

Encoder-System

Encoder bieten präzise Rückmeldungen, ermöglichen genaue Voreinstel lungen, wiederholbares Scannen und Steuerung im geschlossenen Regelkreis.

Steuerungs elektronik

Moderne PTUs unterstützen RS485, CAN-Bus, Ethernet-IP und bieten SDKs für die Integration auf Systemebene.

Umweltschutz

Profession elle PTUs halten Regen, Schnee, starken Winden, Wüsten hitze und korrosiven Küsten umgebungen stand.

Wichtige Leistungs metriken

• Nutzlast Kapazität-in der Regel 3-200 kg je nach Modell.

• Pan & Tilt Speed-wichtig für UAV-Tracking und schnelles Scannen.

• Position ier genauigkeit-unerlässlich für die Zoom-Bildgebung mit großer Reichweite.

• Drehmoment ausgang-ermöglicht es der PTU, Wind und Trägheit zu widerstehen.

• Stabilisierung leistung-reduziert Vibrationen und Bild jitter.




Anwendungen von profession ellen PTUs

• Grenz-und Küsten überwachung

• Überwachung von Öl-und Gasfeld

• Flughafen und Seehafen Perimeter Sicherheit

• Smart City und Infrastruktur schutz

• Verteidigung und militärische EO/IR-Systeme

• Inspektion und Überwachung des Telekommunikation turms




Pan Tilt Unit gegen Pan Tilt Positioner

Obwohl häufig synonym verwendet, bezieht sich eine Schwenk neige inheit normaler weise auf den vollständigen zweiachsigen Mechanismus, einschl ießlich Motoren, Codierer und Steuer elektronik. Während ein Pan-Kipp position ierer eher ein technischer Begriff ist, der sich auf die mechanische/Rotations plattform selbst konzentriert.

So wählen Sie die richtige PTU

Wichtige Auswahl kriterien sind:

• Nutzlast und Schwerpunkt

• Erforderliche Rotations geschwindigkeit

• Präzisions anforderungen (0,01 °/0,02 °/0,1 °)

• Umwelt temperatur und IP-Bewertung

• Kompatibilität des Kommunikation protokolls

• Arbeits zyklus und Anwendungs typ




Warum profession elle Systeme PTUs anstelle von PTZ-Kameras verwenden

Eine PTU bietet ein weitaus größeres Drehmoment, Stabilität, Präzision und Unterstützung für mehrere Sensoren. PTZ-Kameras sind nicht für EO/IR mit großer Reichweite, schwere Nutzlasten oder raue Umgebungen geeignet.

Fazit

Eine Pan-Tilt-Einheit ist die Grundlage moderner Langstrecken überwachungs-und EO/IR-Systeme. Es gewähr leistet eine stabile Verfolgung, genaue Position ierung und zuverlässige 24/7-Leistung im Freien, auch unter extremen Bedingungen.

Mehr erfahren

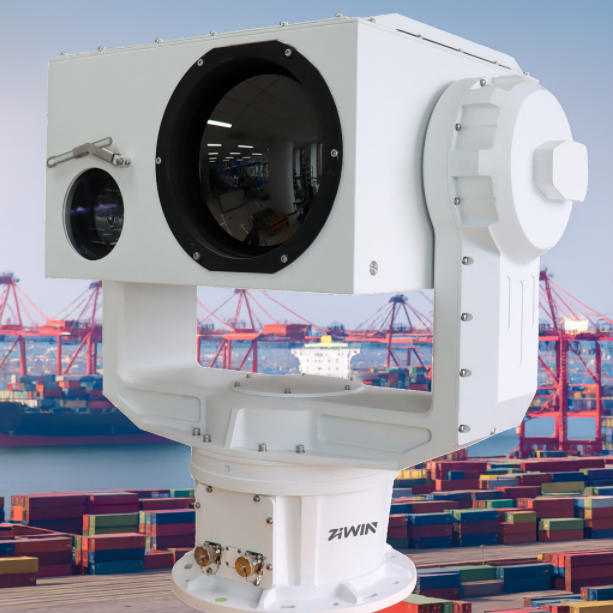

ZIWIN bietet eine breite Palette profession eller Schwenk-Neigung einheiten mit anpassbarer Präzision und Drehmoment-Motor design.
