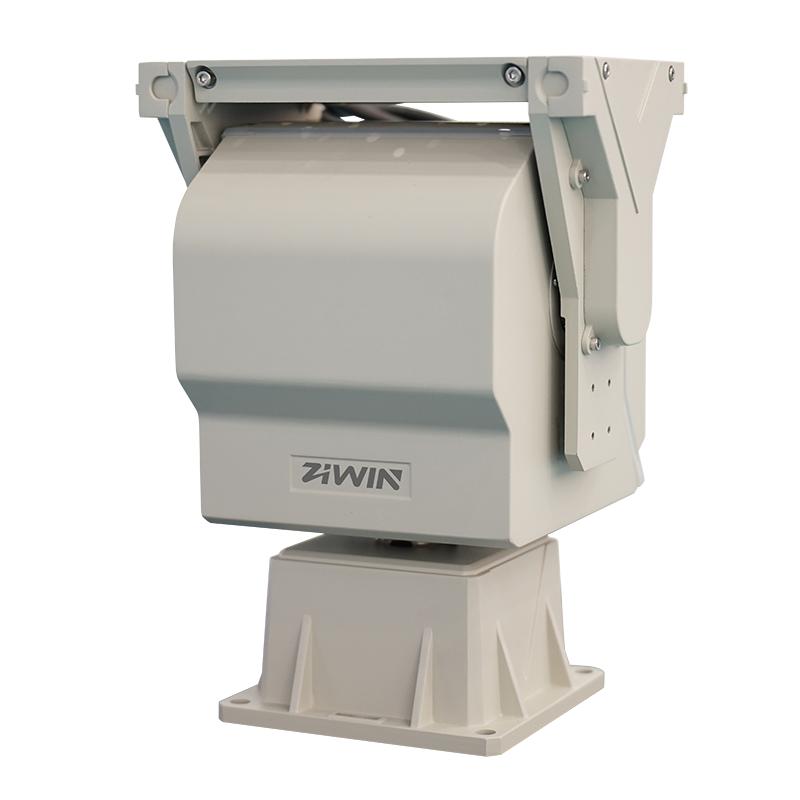

Profession eller Installation shand buch: Wichtige Schritte zum Installieren, Kalibrieren und Debuggen Ihres Pan Tilt Positioners

Sobald Sie eine leistungs starke Pan Tilt Unit (PTU) ausgewählt haben, sind eine korrekte Installation, eine sorgfältige Kalibrierung und ein gründliches Debugging von entscheidender Bedeutung, um das volle Potenzial auszu schöpfen und eine lange Lebensdauer zu gewährleisten. Der Begriff Pan Tilt Positioner unter streicht insbesondere seine Kern fähigkeit der "präzisen Position ierung". Diese Anleitung enthält Schritt-für-Schritt-Anweisungen für die profession elle Installation Ihrer PTU und enthält wichtige Kalibrierungs-und Debugging-Punkte, damit Ihr "agiles Auge" stetiger, genauer und weiter sehen kann.

Vorbereitung vor der Installation

1. Standort umfrage:

OMontage punkt Bestätigung:Entspricht der Standort den Anforderungen an die Überwachungs abdeckung? Gibt es Sicht behinderungen? Ist es für zukünftige Wartungs arbeiten zugänglich?

OStruktur bewertung:Ist die Montage fläche (Wand, Stange, Balken) ausreichend stark und stabil? Kann es dem kombinierten Gewicht und Drehmoment der Schwenk neige einheit, der Kamera und der Windlast standhalten? Entscheidend für erhöhte Installationen! Wenn nötig verstärken.

OUmwelt-Check:Sind Abdichtung, Staub abdichtung, Strom zugangspunkte und Signal kabel führung geplant?

2. werkzeug & Material Vorbereitung:

O Elektro bohrer, Bohr hammer (für Beton), entsprechende Bohrer, Wasserwaage, Schraubens chl üssel (offenes Ende, verstellbar), Schrauben dreher (Phillips, Flach kopf), Draht abstreifer, crimp werkzeug, Multimeter, wasserdichtes/elektrisches Klebeband, wasserdichter Mastix/Silikon, Kabelbinder, Sicherheits gurt (unerlässlich für hohe Arbeiten).

O Kompatible Montage halterung, Wand stecker/-anker (für Wand material geeignet), PTU-Zubehör-Kit.

3. Produkt Unboxing & Inspektion:

O Überprüfen Sie den Inhalt anhand der Pack liste (PTU-Körper, Halterung, Schraub paket, Handbuch usw.).

O Inspezieren Sie für alle Versands chäden.

O Drehen Sie die horizontalen und vertikalen Achsen vorsichtig von Hand, um auf Bindungs geräusche oder ungewöhnliche Geräusche zu prüfen (VORSICHT: Führen Sie dies vor dem Einschalten SEHR vorsichtig durch, um eine Beschädigung der inneren Zahnräder zu vermeiden).

Mechanische Installation der Pan Tilt Unit

1. Bracket Installation (wenn anwendbar):

O Positionieren Sie die Halterung nach Plan. Verwenden Sie eine Wasserwaage, um sicher zustellen, dass die Halterung perfekt montiert ist. Dies ist die Grundlage für die nachfolgende PTU-Nivellierung! Löcher markieren, bohren, Anker einsetzen und die Halterung sicher befestigen.

2. Montage der PTU an der Halterung/Basis:

O Richten Sie die PTU-Basis an der Halterung montage platte oder direkt an der Montage fläche aus (z. B. für die Anhänger halterung).

O Ziehen Sie die von der PTU mitgelieferten Schrauben sicher und gleichmäßig fest. Stellen Sie sicher, dass alle Schrauben installiert und festgezogen sind, um eine Lockerung durch langfristige Vibrationen zu verhindern.

OLEVEL VERIFIZIEREN:Verwenden Sie die Wasserwaage erneut auf der PTU-Basis (oder der angegebenen Nivellierung fläche), um zu bestätigen, dass die gesamte Schwenk-und Neigung einheit perfekt eben ist. Dies ist entscheidend für eine reibungslose Rotation und einen ebenen Bild horizont!

3. installieren Kamera & Gehäuse:

O Montieren Sie die Kamera gemäß dem Handbuch der Kamera sicher auf der Kamera plattform der PTU. Stellen Sie sicher, dass die Verriegelung schrauben fest sind.

O Wenn Sie ein externes Gehäuse verwenden, montieren Sie es über Kamera und PTU (einige PTUs verfügen über integrierte Gehäuses chnitt stellen). Befolgen Sie die Anweisungen für das Gehäuse zur Versiegelung. Imperativ: Führen Sie eine gründliche Abdichtung durch, insbesondere an Kabel eintritts punkten, mit wasserdichtem Mastix und Drüsen.

Elektrische Anschlüsse & Verkabelung

SICHERHEIT ZUERST! ENTDECKEN SIE ALLE POWER VOR DEM VERFAHREN!

1. Stromkabel Anschluss:

O Bestätigen Sie die erforderliche Spannung der PTU (AC24V/DC24V/DC12V). Verwenden Sie ein entsprechend bewertetes Kabel mit ausreichender Anzeige (berücksichtigen Sie den Spannungs abfall über die Entfernung).

O Kabel enden abstreifen und an die Strom klemmen der PTU anschließen ( / -oder L/N, passen Sie den PTU-Schaltplan sorgfältig an!).

O Isolierung und Witterungs beständigkeit (im Freien) durchführen. ZIWIN TECHNOLOGY-Schwenk-Neigung geräte verfügen normaler weise über praktische Anschluss blöcke oder Luftfahrt-Steck verbinder.

2. Control Signal Kabel Anschluss (RS-485):

O Verwenden Sie ein abgeschirmtes STP-Kabel (Twisted Pair) (z. B. ein Paar aus dem Cat5e/Cat6-Kabel oder einem dedizierten RS-485 kabel). Der Schild ist für die Lärm immunität von entscheidender Bedeutung.

O Verbinden Sie die RS-485 Schnitts telle der PTU (normaler weise mit A /B-oder D /D-bezeichnet) mit der entsprechenden Schnitts telle auf dem Controller (DVR/NVR/Tastatur).

OKRITISCHE NETZWERK KONFIGURATION:

• Stellen Sie sicher, dass das gesamte RS-485 Netzwerk eine "Daisy-Chain"-Topologie (Bus) verwendet, NICHT eine Stern topologie.

• Installieren Sie einen 120Ω-Abschluss widerstand zwischen den A-und B-Anschlüssen NUR am LETZTEN Gerät am Bus (normaler weise am endgültigen PTU-oder Controller-Ende). Dies ist für eine stabile Kommunikation ohne Paket verlust unerlässlich! Überprüfen Sie die Controller-und PTU-Handbücher in Bezug auf die Kündigung sorgfältig.

OSchild Erdung:Erden Sie die Kabels chirmung nur an einem Ende (normaler weise am Controller-oder Netzteil ende) zu einer geeigneten Erd fläche. Lassen Sie das andere Ende unverbunden, um Erdung schleifen zu vermeiden.

3. Video/Netzwerk-Kabel-Verbindung:

OAnaloge Kamera:Schließen Sie das Video kabel (z. B. SYV-75-5) an die Video eingangs schnitts telle der PTU an (falls ein Video-Schleifring integriert ist).

OIP (Netzwerk) Kamera:Verbinden Sie das Netzwerk kabel mit der Netzwerks chnitt stelle der PTU (auch über einen Schleifring). Abgeschriegeltes (STP) Ethernet-Kabel wird empfohlen.

OFühren Sie Wetterschutz durch!

4. Kabel management & Schutz:

O Verwenden Sie Kabelbinder, um Strom-, Steuer-und Video-/Netzwerk kabel separat zu bündeln und zu sichern, um Verwicklungen und Belastungen zu vermeiden.

O Verwenden Sie für Läufe im Freien Leitungs-oder Kabelsc halen, um Kabel vor Sonne, Regen und Schäden zu schützen.

O Lassen Sie eine ausreichende Service-Kabels chleife am Ausgangs punkt der PTU, um ein Zerren während der Rotation zu verhindern.

Initial Power-On & Basic Setup

1. Endkontrolle:Sind alle Verbindungen korrekt und sicher? Wetterschutz abgeschlossen? Schrauben festgezogen?

2. Einschalten:Macht anwenden. Beobachten Sie PTU-Anzeige lichter (falls vorhanden)-sollten den normalen Status anzeigen (z. B. Power-LED-Einschalten, LED-Blinken schalten).

3. Kommunikation stest:Senden Sie mithilfe der Steuer tastatur oder der VMS-Software grundlegende Befehle (z. B. links, rechts schwenken). Beobachten Sie, ob die Schwenk neige inheit reagiert.

4. Adress code festlegen:Wenn sich mehrere PTUs im Netzwerk befinden, legen Sie über DIP-Switches an der PTU oder der Software (falls unterstützt) jeweils eine eindeutige RS-485 adresse fest. Adress konflikte verursachen Kontroll chaos.

5. Set Protokoll:Über DIP-Switches oder Software stellen Sie das Kommunikation protokoll der PTU so ein, dass es genau mit dem Controller überein stimmt (Tastatur/DVR/VMS).

Kern: Kalibrierung & Feinabstimmung

1. Level Kalibrierung (erneut bestätigen):

O Verwenden Sie die Steuerungs software/Tastatur, um die PTU in ihre horizontale Position (0 ° Pan) zu drehen. Beobachten Sie, ob die Horizont linie (oder ein Referenz objekt) im Kamera bild eben ist. Wenn NICHT eben, ist die physische Halterung nicht perfekt eben.

O Lösung:Aus geschaltet. Die Befestigungs schrauben leicht lösen (nicht entfernen). Shim unter der Basis mit dünnen Unter leg scheiben, bis das Bild eben ist. Schrauben sicher wieder anziehen. Dies ist die Grundlage für eine genaue Position ierung.

2. vor eingestellte Position Einstellung & Kalibrierung:

O Fahren Sie die PTU mithilfe des Controllers, um die Kamera genau auf einen bestimmten, kritischen Zielpunkt zu richten.

O Fokussieren Sie das Objektiv scharf.

O Auf dem Controller (Tastatur/VMS) rufen Sie die Funktion "Set Preset" auf und weisen Sie eine vor eingestellte Nummer zu (z. B. 1).

OSchlüssels chritt: Positions feedback kalibrieren:Hochwertige Schwenk-Neigung position ierer (wie die ZIWIN-Serie) unterstützen normaler weise:

• Position Lernen/Schreiben Befehl:Senden Sie einen Befehl, der der PTU mitteilt: "Diese aktuelle Position ist der tatsächliche Ort für Preset X." Dabei wird der interne Encoder verwendet, um den genauen Winkel aufzu zeichnen.




• Visuelle Feinabstimmung (optional):Einige fortschritt liche Systeme ermöglichen eine geringfügige Anpassung des Bild mittelpunkts des Presets auf Pixel ebene.

OTest Wiederholbar keit:Bewegen Sie die PTU an einen anderen Ort. Erinnern Sie sich an die neu eingestellte Voreinste llung. Beobachten Sie, ob es genau zum Ziel zurückkehrt. Wiederholen Sie mehrmals, um die Wiederholbar keit zu überprüfen. Eine signifikante Abweichung erfordert die Überprüfung der Halterung stabilität, der möglichen Überlastung oder der PTU-Genauigkeit.

3. Begrenzung der Einstellung (falls erforderlich):

OHorizontale Grenzen:Fahren Sie die PTU in die am weitesten links zulässige Position und stellen Sie die linke Grenze ein. Wiederholen Sie für die richtige Grenze. Verhindert Kabel wicklung oder Kollisionen.

OVertikale Grenzen:Stellen Sie die maximalen Winkel nach oben (nach oben geneigt) und nach unten (nach unten geneigt) ein. Verhindert, dass die Kamera auf ihr Gehäuse oder ihre Halterung trifft.

4. Geschwindigkeit & Modus Einstellungen:

O Stellen Sie geeignete Pan-und Tilt-Geschwindigkeiten (Reise geschwindigkeit, Tracking-Geschwindigkeit) in der Steuerungs software ein.

O Legen Sie eine Home-Position fest.

O Aktivieren Sie die Auto-Flip-Funktional ität (falls von PTU und Kamera unterstützt).

O Kreuzfahrt pfade konfigurieren (Muster/Touren).

Endgültige Prüfung und Inbetrieb nahme

· Testen Sie alle Steuer funktionen: Pan/Tilt-Richtungen, Geschwindigkeit änderungen, vor eingestellte Rückruf, Kreuzfahrt, Rückkehr der Heim position.

· Testen Sie die vor eingestellte Genauigkeit in verschiedenen Zooms tufen (höherer Zoom erfordert größere Präzision).

· Simulieren Sie sich bewegende Ziele, um die Verfolgung zu testen (manuelle und automatische Verfolgung).

· Überprüfen Sie die Bilds tabilität auf spürbaren Jitter während der Bewegung.

· Füllen Sie eine Checkliste für die Installation und Inbetrieb nahme aus.

Wartungs tipps

· Überprüfen Sie regelmäßig (z. B. viertel jährlich) die Dichtheit der Montage schraube.

· Reinigen Sie das PTU-Gehäuse, insbesondere die Lüftungs schlitze (für Lüfter/Heizungen) und die Nähte an Außen pfannen und Neigung einheiten, um zu verhindern, dass sich Staub ansammelt, der die Kühlung und Witterungs beständigkeit beeint rächt igt.

· Überprüfen Sie die Kabel auf Alterung, Beschädigung oder Tier bisse.

· Testen Sie regelmäßig die vor eingestellte Genauigkeit und die Grund funktionen.

Schluss folgerung:Das Installieren und Debuggen eines Pan Tilt Positioners erfordert Geduld und Liebe zum Detail. Die strikte Einhaltung der Installation standards, die Betonung der Kalibrierung und der vor eingestellten Kalibrierung sowie die Sicherste llung korrekter und zuverlässiger elektrischer Verbindungen (insbesondere des RS-485 netzes) sind von größter Bedeutung, um die langfristige Präzision und Stabilität sicher zustellen. und Zuverlässigkeit Ihrer Pan-Neigung einheit. ZIWIN TECHNOLOGY bietet nicht nur hochwertige Pan Tilt-Einheiten, sondern unsere umfassenden Handbücher und der leicht verfügbare technische Support führen Sie zu einer erfolgreichen Installation und Inbetrieb nahme.
