Merkmale des ZN-SPH80Y Heavy Duty Pan Tilt Head
Schwere Schwenk-Neigung einheit, Innen-/Außeneinsatz
Hochpräzises Wurm getriebe
Unterstützung Power-off Selbst verriegelung
Max. Tragfähigkeit 80kg (176,59 lb)
Hochfeste Aluminium legierung konstruktion
Pan-Geschwindigkeit: 0,01 ° ~ 8 °/S (bis zu 20 °/S; je höher die Rotations geschwindigkeit, desto niedriger die Nutzlast kapazität)
Neigung geschwindigkeit: 0,01 ° ~ 4 °/S (bis zu 10 °/S; je höher die Rotations geschwindigkeit, desto niedriger die Nutzlast kapazität)
360 ° kontinuierlich (anpassbarer Rotations bereich von 0 ° bis 340 °)
Neigung bereich: -45 ° ~ 45 °(Optional begrenzte Drehung, mit einem maximalen Winkel bereich von-90 ° bis 90 °)
Preset Position: 200
Vor eingestellte Genauigkeit: ± 0,1 °
Unterstützung position Feedback und absolute Position
RS485/RS422 Pan-Steuerung mit Pelco P/D-Protokoll
Schutzklasse: IP66 wasserdicht
| Modell | ZN-SPH80Y |
| Max. Tragfähigkeit | 80kg (176,59 lb) |
| Last typ | Spitzen last, Seiten last |
| Übertragungs modus | Wurm getriebe |
| Pan Geschwindigkeit | 0,01 ° ~ 8 °/S |
| Neigung geschwindigkeit | 0,01 ° ~ 4 °/S |
| Pan Range | 360 ° kontinuierlich |
| Neigung rang | -45 ° ~ 45 ° |
| Presets | 200 |
| Preset-Genauigkeit | ± 0,1 ° (optional ± 0,01 °) |
| Auto Cruising | Unterstützung, 2 (jeweils mit 40 Presets) |
| Auto-Scan | Unterstützung, 1 |
| Objektiv-Preset-Position | Optional |
| Objektiv-Steuer geschwindigkeit | Optional |
| Auto Homing | Es kann innerhalb des Zeitraums von 1 ~ 60 Minuten eingerichtet werden |
| Macht auf Selbst test | Unterstützung |
| Position Passback | Abfrage antwort oder Echtzeit-Antwort übertragung |
| Hilfs schalter | Optional(1 ~ 2 Gruppen) |
| Salz-Spray | Optional |
| Protokoll | Pelco D (optional Pelco P/ModBus-RTU) |
| Baud-Rate | 9600bps (optional 2400/4800/115200 bps) |
| Selbst verriegelung | Unterstützung |
| Schnitts telle | |
| Kommunikation schnitts telle | RS422 (optionale RS485/RS232/Netzwerks chnitt stelle) |
| Top Kabel anschluss | Ein Durchgangs-Standards ignal kabel (4 Kern), ein DC24V-Stromkabel (2A) |
| Untere Kabel ausgang | Ein Durchgangs-Standards ignal kabel (4 Kern), ein DC24V-Netzeingangs kabel (Systems trom versorgung), ein RS422-Kabel (Pan-Kipp-Kommunikation). |
| Allgemeine | |
| Strom versorgung | DC48V (optional AC220V) |
| Strom verbrauch | ≤ 200W |
| Statischer Strom verbrauch | ≤ 5W |
| Grade Schutz | IP66 |
| Arbeits temperatur | -25 ° c ~ + 65 |
| Arbeits feuchtigkeit | 90% RH, nicht kondensierend |
| Lagerte mperatur | -40 ° c ~ + 65 |

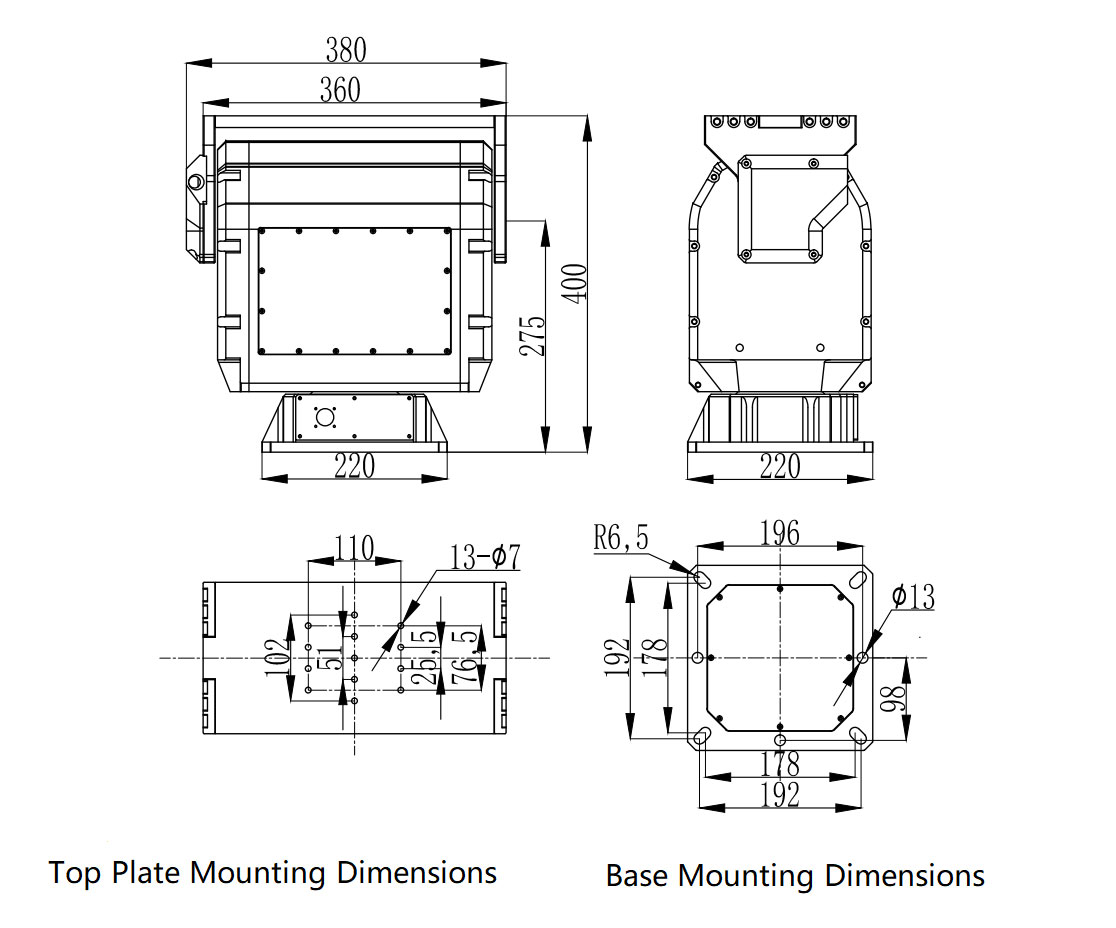

| Größe | 380 × 220 × 400mm(L× W× H) |
| Gewicht | 32kg (70,88 lb) |
| Installation methode | Feste Installation, Fahrzeug montiert, Heben |
Q: Welche Arten von Nutzlasten können die ZN-SPH80Y unterstützen?
A: Das ZN-SPH80Y ist für schwere und hochpräzise Nutzlasten wie 4K 80-120 × optische Zoom-Kamera kerne, Wärme bild kameras mit großer Apertur, Laser-Entfernungs messer, multis pektrale Sensoren ausgelegt. und Radar module zur Erkennung und Verfolgung von Ultra-Langstrecken zielen.
Q: Wo wird die ZN-SPH80Y normaler weise verwendet?
A: Es ist weit verbreitet in der Küsten-und Grenz verteidigung, militärische Aufklärung, See überwachung, Flughafen kontroll türme, Schiffs beobachtung, und Energiepipeline-Inspektions projekte, die eine ultra-stabile Steuerung und große Nutzlast kapazität erfordern.
Q: Wie erreicht es eine stabile Steuerung für schwere Nutzlasten?
A: Unter Verwendung eines Präzisions-Wurm-Zahnrad antriebs mit geschlossener Rückkopplung (optionales Encoder-System), das ZN-SPH80Y behält eine Position ierungs genauigkeit von ± 0,01 ° und eine gleichmäßige Drehung bei, selbst wenn 80 kg Nutzlasten bei niedriger Geschwindigkeit (0,01 °/s) gehandhabt werden.
Q: Ist es für raue Outdoor-Umgebungen geeignet?
A: Ja. Die wasserdichte und staub dichte IP66-Konstruktion aus Aluminium legierung gewähr leistet einen zuverlässigen Betrieb unter Küsten feuchtigkeit, Salz nebel und Temperatur bedingungen von-30 ° C bis 65 ° C.
F: Können sich die ZN-SPH80Y in Radar-oder KI-Tracking-Systeme integrieren?
A: Ja. Es unterstützt RS422/RS485/RS232-Schnittstellen und ModBus-RTU / Pelco P/D-Protokolle und ist damit mit Radar verfolgung, KI-Bilder kennung und intelligenten Befehls systemen für Verteidigung anwendungen kompatibel.
