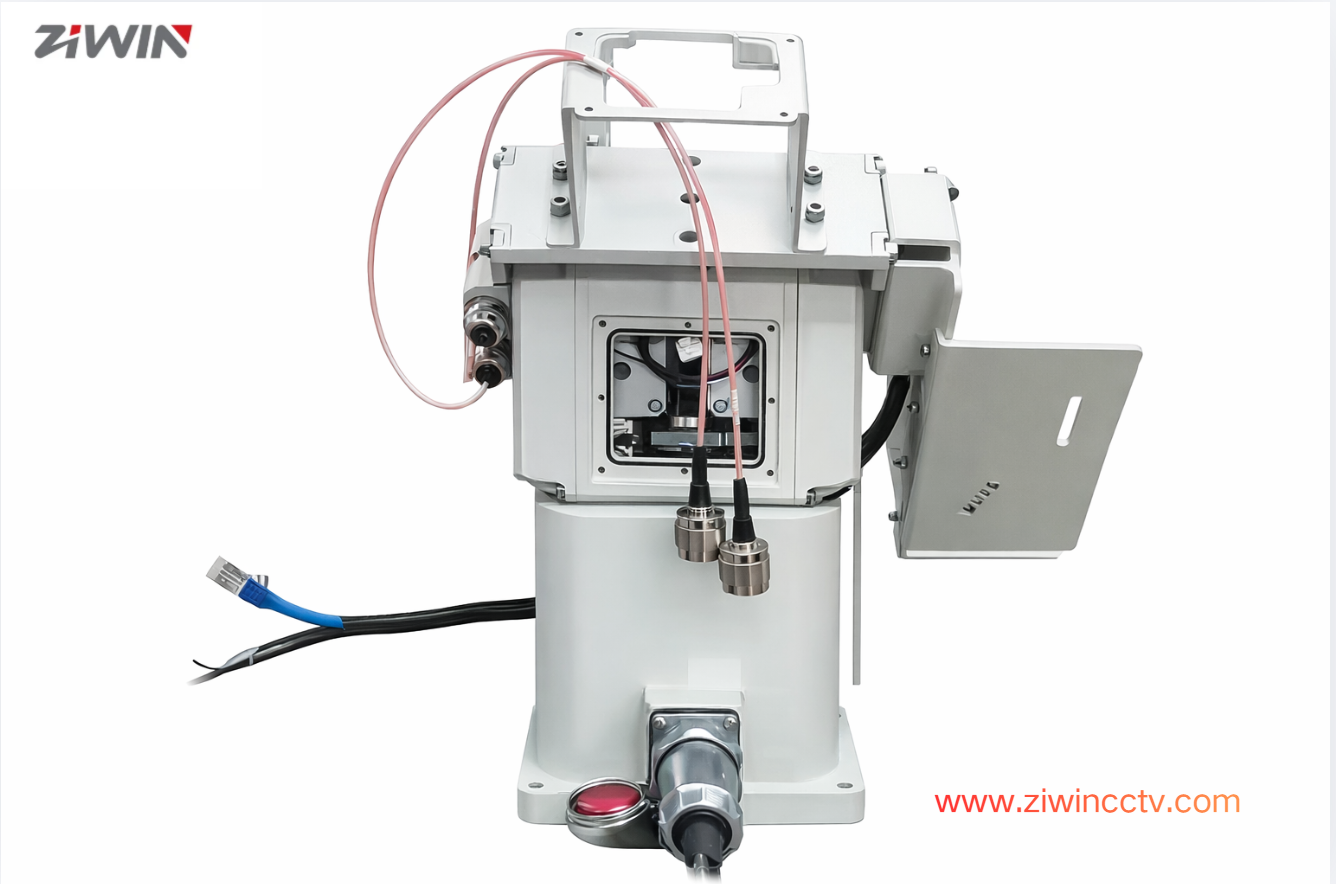

Wichtige Herausforderungen im Slip-Ring-Design für Dual-Channel-HF-Pan-Tilt-Systeme

Mit der Entwicklung von höheren Frequenzen, breiterer Bandbreite und komplexeren Funktions-RF-Systemen werden Zweikanal-HF-Schwenk-Neigung systeme in vielen Bereichen weit verbreitet. wie Doppelantennen-Dual-Channel-Kommunikation kanal Radar-Primär verbindung/sekundäres Multi polarisation verbindungs system. Etc. In solchen Systemen hat das Pan-Kipp-System nicht nur eine Zeige steuerung mit hoher Genauigkeit, sondern nimmt auch gleichzeitig und stabil zwei Hochfrequenz-HF-Signal übertragungen während der Rotation auf. Die Signal übertragung  wird von den Schleifringen unterstützt, dem wichtigsten Teil dieser Schlüssel arbeit.

Zweikanal-HF-Gimbals haben strengere, komplexere Anforderungen an Schleifringe im Vergleich zu   Ein kanal-HF-Systeme ms, und die Haupt schwierigkeiten sind wie folgt.

Ich. Unabhängigkeit und Isolation von zwei RF-Signalen

Im Zwei kanal RF Pan Tilt-System ist es erforderlich, dass ein Schleifring zwei HF-Signale liefert. Solche Signale können in gleichen oder verschiedenen Frequenz bändern mit demselben oder orthogonalen Polarisation schema arbeiten und gleichzeitig übertragen und empfangen werden. Die Haupt schwierigkeit für Slip Ring besteht darin, die Isolation zwischen Kanälen zu erreichen. Schlecht gestaltete interne  - Strukturen können ein Übersprechen des HF-Kanals, eine Signal kopplung und ein schlechteres SNR verursachen. Bei hohen Frequenzen kann ein geringfügiges Übersprechen auf Systemebene multi pli ziert werden, wodurch die Kommunikation qualität oder die Auflösung des Radars beeint rächt igt wird. Um diesen Nachteil zu überwinden, muss der Schleifring in Zweikanal-HF-Schwenk-Neigung systemen ein angemessenes Maß an Unabhängigkeit sowohl für elektrische als auch für strukturelle zwischen zwei verschiedenen RF - Signalen bieten.

II. Impedanz anpassung und Stabilität in ein rotierender Rahmen

HF-Systeme reagieren sehr empfindlich auf die Impedanz kontinuität, und diese Nachfrage wird in den Zweikanal-HF-Schleifringen weiter erhöht. Bei der Rotation muss der Schleifring auch funktionieren, um die charakter is tische Impedanz für jeden HF-Kanal stabil zu halten (z. B. 50) und sich nicht zu ändern, wenn der Drehwinkel und die Geschwindigkeit variieren. Es muss auch übermäßige Reflexionen durch mechanische Toleranzen oder leicht unterschied liche Kontakt bedingungen verhindern. Die Leistungs schwankung in einem Kanal kann die koordinierte Bewegung des gesamten Systems verursachen, die Impedanz stabilität des Schleifrings unter der rotierenden Bedingung ist ein grundlegendes Problem, das für die zweikanal ige HF-Schwenk neige inheit radial symmetrisch gelöst werden muss.

III. Doppelte Einschränkungen des Einfügung verlustes und der Phase - Stabilität

SLIP RING-ANFORDERUNGEN Im Zwei-Kanal-HF-Schwenk-Neigung system wird der Schleifring benötigt, um Doppels ignale zu übertragen und zu steuern und um eine hochgleich bleibende Synchron isierungs leistung zwischen den einzelnen Kanälen zu erzielen. Dies besteht unter anderem aus (absolute Loss-Level-Kontrolle, Gleichmäßigkeit zwischen zwei Kanälen von In-Lost-und Phasen verzögerung stabilität und Vorhersehbar keit). Sollte es unterschied liche Verluste oder Phasen verschiebungen der beiden HF-Signale in Bezug auf einen Start zustand innerhalb des Schleifrings geben, dieses Verbindungs ungleich gewicht kann zu Fehlern bei der Beam forming oder Signal verarbeitung führen und die System kalibrierung erheblich erschweren. Daher ist der Schleifring in einem zweikanal igen HF-Schwenk neigung system nicht nur ein "HF-Teil", sondern eine Präzisions komponente, die eine Kanal paarung und Konsistenz verwaltung erfordert.

IV. Schwierigkeiten der Multi-Kanal-Integration in einges chränkten Regionen

Die Schwenk neigung ist von Natur aus empfindlich gegenüber Größe und Gewicht, während Zweikanal-HF-Schleifringe typischer weise erforderlich sind, um zwischen einer Konstellation zusätzlicher Kanäle Leistungs kanäle, Steuersignal (e.g., RS-485 oder Ethernet) und Sensor-/Rückkopplung signale. Es ist ein kompliziertes system technisches Problem, die Integration solcher zwei HF-Kanäle in mehrere nieder frequente Signale zusammen mit einer angemessenen elektro magnetischen Isolierung und einer strukturell kompatiblen Wärme ableitung in einem begrenzten strukturellen Raum zu ermöglichen. In einer solchen Umgebung spielen das interne Struktur design, das Kanal layout und die Abschirmung (Schutz) des Slip - Rings eine entscheidende Rolle für die globale Leistung und Zuverlässigkeit der Zweikanal-HF-PTZ.

V. Das Coupling - Problem der Bearbeitung von Präzision und HF-Leistung

Die mechanischen und HF-Subsysteme sind eng miteinander verbunden  in einem zweiachsigen HF-Schwenk neigung system. Der Schleifring, der als „ rotierende Schnitts telle “fungiert, kann neben dem axialen und radialen Auslauf auch leichte Zentrierungs-und Konzen trizität fehler, Vibrationen während der Drehung, in den HF-Signalweg einbringen. und Verschleiß aufgrund der langfristigen Nutzung. Die Dual-Channel-RF-Systeme sind anfälliger für eine solche Kopplung als ein Ein kanal system. insofern, als eine in einem der Kanäle auftretende Instabilität die Gesamt leistung beeinflusst und es daher nicht einfach ist, eine relative Konstanz zwischen den beiden Signalen zu erreichen. Diese Abhängigkeit unter streicht die Bedeutung des Schleifrings bei Zweikanal-HF-Gimbalen, bei denen mechanische Genauigkeit und HF-Leistung eng miteinander verbunden sind.

VI. Herausforderungen der langfristigen Zuverlässigkeit und der Umwelt robustheit

Zweikanal-HF-Schwenk-Neigung systeme werden häufig in Kraftfahrzeug-, Schiffs-und Außen stations anwendungen eingesetzt und können hohe Windlasten oder starke Vibrationen erfahren. Um solche Anwendungen zu erreichen, sollte der Schleifring stabile HF-Leistungen während der Langzeit rotation in einer komplexen Umgebung bieten. Bei Zweikanal-HF-Systemen, die in einem Kanal ausfallen, gehen die System funktionen verloren, während auf der anderen Seite eine Leistungs drift normaler weise schwieriger zu erkennen und zu stören ist als ein völliger Ausfall. Um ein Zweikanal-HF-Schwenk-Neigung system zu entwickeln, ist es daher sehr wichtig, das Arbeitsleben, die Material-und Umwelt anpassungs fähigkeit seines Schleifrings zu entwerfen.

VII. 2 Slip Ring Design auf Systemebene Bei der Vorbereitung des Designs einer vollständigen Schleifring-Baugruppe,  Was ist ein Design auf Systemebene?

Aus der Sicht der System technik wird die Gesamt leistung eines Zweikanal-HF-Schwenk neigung systems wie folgt formuliert:

Leistung des Zweikanal-HF-Schwenk-Neigung systems = HF-Front-End-Leistung X-Antennen-Eigenschaften X - Pan-Neigung system Zeige genauigkeit X Mehrkanal-HF-Konsistenz und Stabilitäts-Schleifring.

Unter solchen Bedingungen ist der Schleifring nicht nur ein „ Stecker “, sondern auch ein  - Schlüssel oder sogar eines der Kern geräte, die die Gesamt fähigkeiten und Leistungs grenzen des Systems beeinflussen.

Fazit

Bei einem Zweikanal-HF-Schwenk-Neigung system ist die Komplexität und Korrelation des Slip-Ring - Designs höher als bei der Einkanal-HF-Verwendung. Die Kanal isolation, die Impedanz stabilität, die Gleichmäßigkeit des Einfügung verlustes, die mechanische/HF-Kopplung und die langfristige Zuverlässigkeit sind die Hauptprobleme bei der Bestimmung der Schwierigkeiten beim Design des Zweikanal-HF-Slip - Rings. Solche Herausforderungen auf Systemebene sind nicht vollständig verstanden und entscheidend für die Realisierung des vollen Potenzials von Zweikanal-HF-Schwenk-Neigung systemen in hoch frequenten Anwendungen mit hoher Zuverlässigkeit.
