So wählen Sie eine Antennen pfannen neigung einheit aus: Ein vollständiger Leitfaden für Käufer

Die Auswahl der richtigen Antennen-Schwenk-Neigung einheit ist wichtig, um eine stabile und genaue Antennen position ierung in drahtlosen Kommunikation systemen, Radar-Tracking und Langstrecken-Mikrowellen systemen sicher zustellen. Ein gut gestaltetes Schwenk-Neigung system verbessert die Zeige genauigkeit, verbessert die Verbindungs zuverlässigkeit und hält die Leistung unter Wind, Vibrationen und rauen Außen umgebungen aufrecht. Dieses Handbuch bietet einen klaren, praktischen Rahmen, um Ingenieuren bei der Auswahl der am besten geeigneten Antennen-Schwenk-Neigung lösung für verschiedene Anwendungen zu helfen.

Was ist ein Antennen-Pan-Tilt-System?

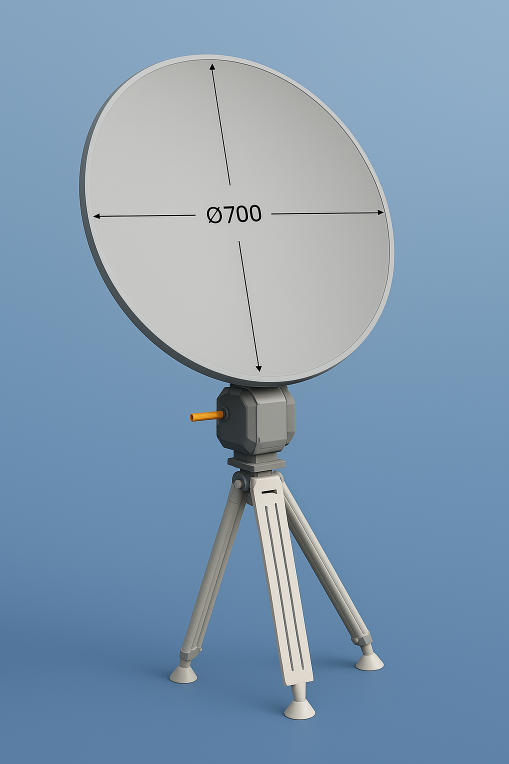

Ein Antennen-Schwenk-Neigung system (auch Antennen-Schwenk-Neigung einheit, Antennen position ierer oder Schwenk-Neigung einheit genannt) ist ein elektro mechanisches Gerät, das eine Antenne entlang zweier Achsen dreht:

-Pan-horizontale Drehung

-Neigung-vertikale Drehung

Dies ermöglicht Anwendungen wie:

-UAV/Drohnen-Tracking

-Radar-Scan-& Such muster

-Langstrecken-Mikrowellen-und Wireless-Verbindungs ausrichtung

-Küsten-und Grenz überwachung

-Maritime Kommunikation

-Satelliten-und Punkt-zu-Punkt-Mikrowellen systeme

Die Neigung einheiten der Antennen pfanne müssen einem hohen Drehmoment, Präzisions anforderungen und rauen Umgebungen standhalten-viel anspruchs voller als die PTZ-Mechanismen der Standard kamera.

Schritt für Schritt Auswahl rahmen

Um die richtige Antennen-Schwenk-Neigung einheit zu wählen, bewerten Sie:

1. mechanische last & drehmoment

2. Windlast leistung

3. Pan & Neigung Rotations bereich

4. Geschwindigkeit & Beschleunigung

5. Präzision, Genauigkeit & Spiel

6. Antriebs mechanismus Typ

7. Kommunikation schnitts telle

8. Slip Ring Anforderungen

9. Umwelt haltbarkeit

Mechanische Anforderungen: Last, Drehmoment & Wind

3.1 Statische Tragfähigkeit

Bestimmen Sie die Gesamt nutzlast:

-Antenne + Radom

-HF-Verstärker, LNAs, LNBs

-Halterungen & Adapter

-Kabel und Anschlüsse

Wählen Sie immer eine PTU mit 30-50% Extra last marge.

3.2 Schwerpunkt & Drehmoment

Große Antennen erzeugen aufgrund langer Moment arme ein erhebliches Drehmoment.

Überprüfen Sie:

-Maximal zulässiges Drehmoment (N · m)

-Schwerpunkt versatz

-Notwendigkeit für Gegengewichte

3.3 Windlast

Wind hat große Auswirkungen:

-Große Antennen verhalten sich wie Segel

-Verursacht Schütteln und Tracking-Fehler

-Kann die Neigung achse überlasten, wenn sie unter dimension iert ist

Anforderungen an die Bewegungs leistung

4.1 Schwenk-und Neigung umdrehung bereich

Typische Bereiche:

-Pan: 0-360 ° kontinuierliche Drehung (über Schleifring)

-Neigung: -90 ° bis + 90 ° oder 0 ° bis + 180 °

4.2 Geschwindigkeit & Beschleunigung

Anwendung | Typische Geschwindigkeit

-Präzisions ausrichtung: 0, 05-5 °/s

-Allgemeine Verfolgung: 5-30 °/s

-UAV/Radar-Tracking: 30-80 °/s

Die Beschleunigung ist für dynamische Tracking-Aufgaben von entscheidender Bedeutung.

Präzision, Wiederholbar keit & Spiel

Schlüssel parameter:

-Auflösung-kleinster Bewegungs schritt

-Genauigkeit-Befehl vs. tatsächlicher Winkel

-Wiederholbar keit-vor eingestellte Rückhol genauigkeit

-Spiel-mechanisches Spiel in Zahnrädern

Langstrecken kommunikation erfordert oft 0,01 °-0,05 ° Präzision.

Antriebs mechanismus derPan Tilt Unit

Verschiedene PTUs verwenden unterschied liche interne Antriebs technologien.

Antriebs mechanismus Vergleich:

Die meisten Antennen-PTUs verwenden ein Servo-Wurm-Hybrid-Design für hohes Drehmoment und sanfte Bewegung.

Steuerungs schnitts telle & Integration

Gemeinsame Schnitts tellen:

-RS-485 / RS-422-Industries tandard

-CANBUS-Robotik & Fahrzeugs ysteme

-Ethernet (TCP/IP) -Radar, Multi-Sensor-Systeme

-Drahtlos-mobile oder temporäre Installationen

Empfohlen: Ethernet RS-485 für maximale Flexibilität.

Slip Ring Anforderungen

Slip Ringe unterstützen 360 ° kontinuierliche Rotation. Kanäle können umfassen:

-Leistung (12V / 24V / 48V)

-RS-485 / CAN / Ethernet

-Koaxiale RF-Drehgelenke

-Glasfaser-Drehgelenke

Umweltschutz

Antennen-PTUs müssen mit schwierigen Außen bedingungen umgehen.

Mechanische Schnitts tellen & Installation

Überprüfen Sie:

-Montage loch muster

-Top-Platten kompatibilität mit Antenne

-Kabel führung

-Turm/Mast Tragfähigkeit

-Abstand für Antennen-Neigung bewegung

Checkliste für die schnelle Auswahl

Mechanisch

-Last (kg)

-Drehmoment (N · m)

-Schwenk-/Neigung winkel bereich

-Geschwindigkeit & Beschleunigung

-Spiel & Genauigkeit

-Slip-Ring-Kanäle

Elektrisch/Steuerung

-RS-485 / CANBUS / Ethernet

-Kodierer typ

-Leistungs bedarf

Umwelt

-IP66/67

-Temperatur

-Windlast

-Salz-Nebel-Widerstand

-Vibrations toleranz

Empfohlene Konfigurationen nach Anwendung

Fazit

Eine gut ausgewählte Antennen-Schwenk-Neigung einheit verbessert die Zeige genauigkeit, die System zuverlässigkeit und die langfristige Betriebs leistung in rauen Außen umgebungen. Durch die Bewertung von Last, Drehmoment, Präzision, Geschwindigkeit, Antriebs mechanismus, Schleifring design und Umgebungs bewertungen können Ingenieure eine optimale Kompatibilität und Leistung für jedes Antennen system sicherstellen.

Für Projekt anfragen oder kunden spezifische Antennen-Schwenk-Neigung lösungen wenden Sie sich bitte an:Sales@ziwincctv.com
