Wie Slip Rings Pan Tilt Units für die Radar integration verbessern

Einführung

Moderne Radarsysteme erfordern eine kontinuierliche 360 °-Rotation, Daten übertragung in Echtzeit und absolute Zuverlässigkeit unter rauen Außen bedingungen. Für System integratoren, die in den Bereichen Küsten überwachung, Grenzschutz und maritime Radar anwendungen tätig sind, besteht eine zentrale Herausforderung darin, die unterbrechung freie Strom-und Signal übertragung aufrecht zu erhalten, während sich der Radars ensor endlos dreht. Genau hier werden Schleifringe unverzicht bar-die versteckte Komponente, die eine gewöhnliche Pan-Tilt-Einheit (PTU) in eine wirklich intelligente Radar plattform mit kontinuierlicher Rotation verwandelt.

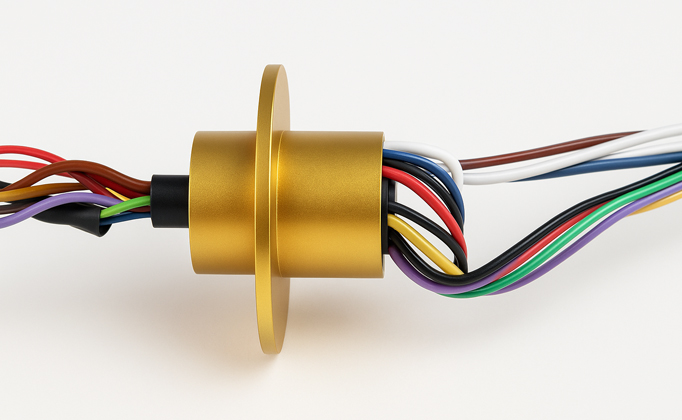

Was ist ein Schleifring und warum es wichtig ist

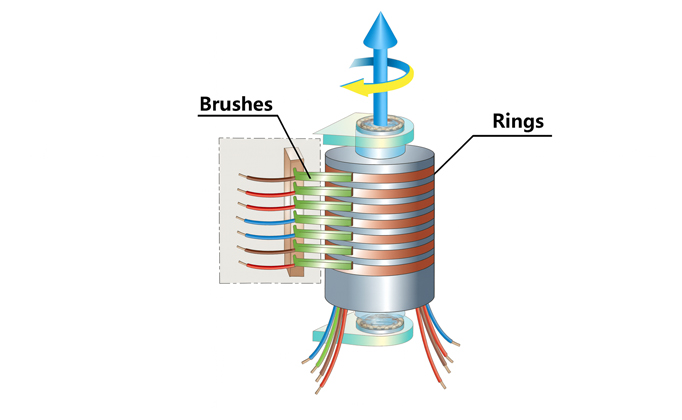

Ein Schleifring ist ein elektro mechanisches Gerät, das die Übertragung von Leistung, Steuersignalen und Daten zwischen stationären und rotierenden Teilen ermöglicht. Im Inneren aSchwenk-Neigung einheitEs befindet sich zwischen der Dreh basis und dem festen Gehäuse, sodass sich der Kopf frei drehen kann, ohne die internen Kabel zu verdrehen oder zu beschädigen.

Ohne Schleifring kann sich eine PTU nur innerhalb von ± 180 ° drehen. Mit einem Schleifring kann es sich kontinuierlich um 360 ° drehen-ein wichtiges Merkmal für Radarsysteme, die eine konstante Abtast abdeckung benötigen.

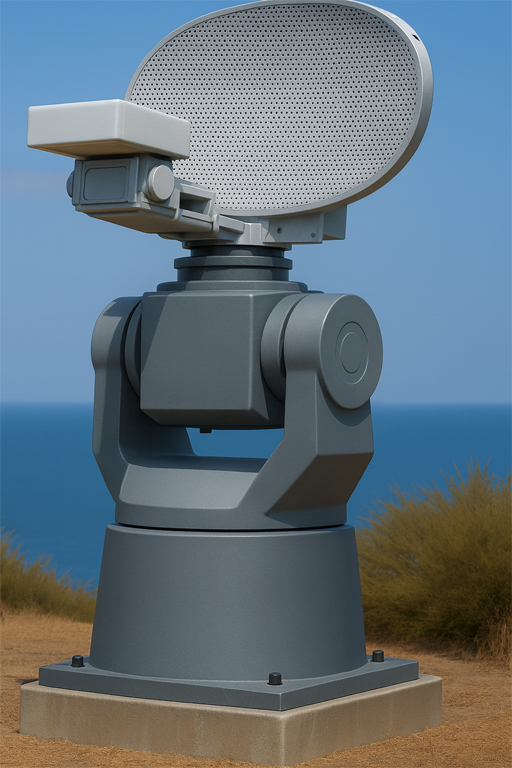

Die Rolle von Schleifringen in Radar-Pan-Tilt-Einheiten

In Radar anwendungen trägt die PTU häufig Hochfrequenz-Radar-Transceiver, Antennen, Daten übertragungs module und Verstärker. Diese Geräte benötigen stabile Gleichstrom-, Ethernet-, CAN-Bus-oder sogar HF-Signal leitungen, um durch das Drehgelenk zu verlaufen. Ein hochwertiger Schleifring sorgt für stabile Leistung, verlust arme Signal übertragung und langfristige Zuverlässigkeit.

Vorteile der Slip-Ring-Integration

Anwendungen in der realen Welt

• Küsten-und Hafen überwachung-Naher Osten

• Grenz kontrolle-Europa

• Überwachung der Ölleitung-Asien

• UAV-Tracking und Antennen systeme-Global

Wählen Sie den richtigen Schleifring für Ihre Radar-PTU

Bei der Auswahl einer PTU für die Radar integration gehören zu den wichtigsten Parametern des Schleifrings:

• Leistungs kapazität (W oder A)

• Anzahl der Kanäle für Signal-, Steuer-und Stromleitungen

• Signal typ-Ethernet, RS485, CAN, RF, etc.

• IP-Bewertung-IP66 oder höher für den Außenbereich

• Betriebs temperatur bereich-von-45 °C bis 60 °C für extreme Bedingungen

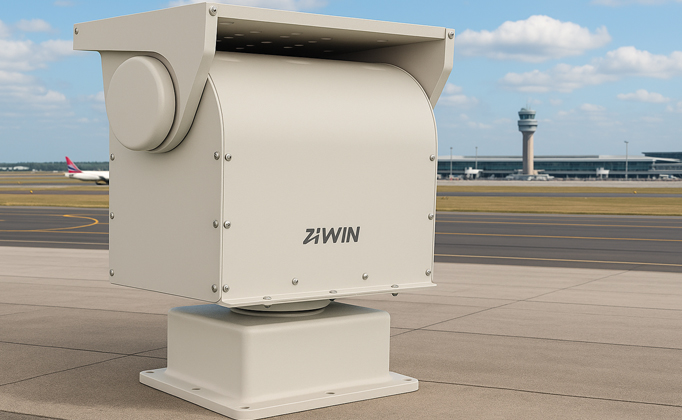

ZIWINs Schwerlast 120 kg Pan Tilt Unit Slip Ring Capability

ZIWIN Technology entwickelt und fertigt Hochleistungs-Schwenk neige einheiten, die Nutzlasten bis zu 120 kg tragen können und speziell für Radar-, Antennen-und elektro optische Systeme in rauen Außen umgebungen gebaut wurden.

Um den Anforderungen von Hochleistungs-Radarsystemen und Langstrecken überwachungs anwendungen gerecht zu werden, integriert ZIWIN kunden spezifische Hochs trom schleifring baugruppen, die sowohl die Strom-als auch die Signal übertragung mit außer gewöhnlicher Zuverlässigkeit bewältigen können.

Der Schleifring in der 120 kg PTU von ZIWIN unterstützt eine maximale Leistung von bis zu 3 kW für die oben montierten Geräte und bietet einen stabilen Betrieb für energie intensive Geräte wie:

• Hochleistungs-Radar-Transceiver

• Laser-Strahler mit großer Reichweite

• Thermische und optische Dual-Sensor-Nutzlasten

• Mobile Boden-oder See überwachungs systeme

Jeder Hochs trom schleifring ist konstruiert mit:

• Gold-zu-Gold-Kontakts chnitt stellen für geringen Widerstand und minimales Rauschen

• Optimierte Wärme ableitung, um einen kontinuier lichen 24/7 Betrieb zu gewährleisten

• Anpassbare Kanal konfigurationen, die Strom-, Ethernet-, Steuer-und Datenleitungen kombinieren

Dieses Design macht die 120 kg schwere PTU von ZIWIN zu einer der leistungs fähigsten Lösungen auf dem Markt-das perfekte Gleichgewicht zwischen mechanischer Präzision und elektrischer Effizienz. und Integrations flexibilität für fortschritt liche Radar-und Verteidigung anwendungen.

FAQ

• F: Warum ist ein Schleifring für Radar-PTUs unerlässlich?

A: Weil Radarantennen eine kontinuierliche Rotation erfordern. Ein Schleifring verhindert das Verdrehen des Kabels und sorgt für eine unterbrechung freie Strom-und Signal übertragung.

• F: Was ist der Unterschied zwischen einer Standard-PTU und einer Schleifring-PTU?

A: Eine Standard-PTU dreht sich innerhalb von ± 180 °, während ein Schleifring-PTU eine endlose 360 °-Drehung unterstützt.

• Q: Können Schleifringe Hoch geschwindigkeit daten verarbeiten?

A: Ja, moderne Schleifringe unterstützen Gigabit-Ethernet-, CAN-oder RF-Kanäle mit minimalem Signal verlust.

• F: Sind ZIWIN PTUs für See-und Wüsten umgebungen geeignet?

A: Auf jeden Fall. ZIWIN-PTUs verfügen über einen IP66-Schutz, ein korrosions beständiges Gehäuse und ein Breit temperatur design (-45 ° C bis 60 ° C).

Fazit

Schleifringe mögen unsichtbar sein, aber sie sind der Schlüssel faktor für die 360 °-Radar leistung. Durch die Integration fortschritt licher Schleifring-Technologie liefern ZIWIN-Hoch leistungs kipp geräte stabile Leistung, nahtlose Daten übertragung und langfristige Zuverlässigkeit-um sicher zustellen, dass Radarsysteme online und genau bleiben. und in den härtesten Umgebungen einsatz bereit.

Wenden Sie sich an die ZIWIN-Technologie, um mehr über benutzer definierte Pan-Tilt-Plattformen für die Radar-, Antennen-und elektro optische Integration zu erfahren. Sales@ziwincctv.com
