Merkmale des ZN-SPM20U Mittels treck kopfs mit variabler Geschwindigkeit im Freien
Mittlere Pfannen-Neigung einheit, Innen-/Außeneinsatz
Hochpräziser Schrittmotor, Schnecken-und Zahnrad antrieb getriebe
Tragfähigkeit bis zu 15kg/33,07 lb
Hochfeste Aluminium legierung konstruktion
Selbst verriegelung mit Speicher nach Stromausfall, starker Wind widerstand
Variable Geschwindigkeit, Pfanne: 0,01 ~ 60 °/s; Neigung: 0,01 ~ 30 °/s
360 ° kontinuierliche Schwenk rotation, 40 ° ~-75 ° Neigung
Vor eingestellte Genauigkeit: ± 0,1 °
Unterstützung position Feedback und absolute Position
RS485/RS422 Pan-Neigung steuerung mit Pelco P/D-Protokoll
Schutzklasse IP66
| Modell | ZN-SPM20U |
| Max. Tragfähigkeit | 15kg/33,07 lb |
| Last typ | Top-Belastung |
| Übertragungs modus | Wurm getriebe |
| Pan/Neigung bereich | Pan: 0 ° ~ 360 °, Neigung: -75 ° ~ + 40 ° |
| Pan Geschwindigkeit | 0,01 ° ~ 60 ° |
| Tilt Speed | 0,01 ° ~ 30 ° |
| Presets | 200 |
| Preset-Genauigkeit | ± 0,1 ° |
| PT-Geschwindigkeit anpassung | Unterstützung |
| Kreuzfahrt strecke | 1 |
| Auto-Scan | 1 |
| Wache Standort | Unterstützung mit 1 Preset oder 1 Cruise Track oder 1 Auto Scan |
| Objektiv-Preset | Unterstützung |
| Objektivs teuerung | Stufenlos einstellbarer Zoom, Fokus geschwindigkeit |
| Power-Off-Speicher | Unterstützung, Wiederherstellung in PT-Position, Scan/Preset/Cruise Track-Bewegung vor Stromausfall |
| Protokoll | Pelco D/P |
| Baud-Rate | 2400/4800/9600/19200 bps |
| Kommunikation schnitts telle | RS485 (optional RS422) oder RJ45 |
| Feedback koordinieren | Unterstützung von Winkel abfrage feedback/Echtzeit feedback |
| Schnitts telle | |

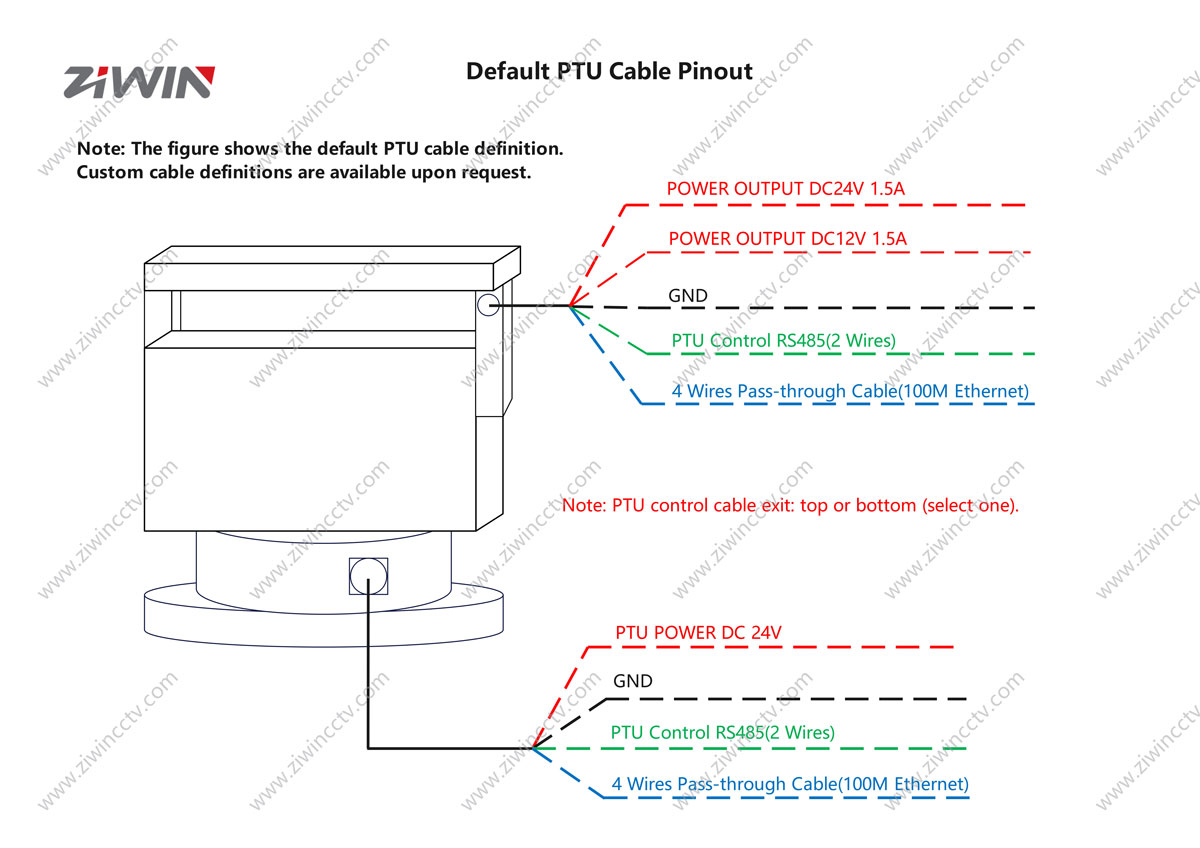

| Standard | 10/100M Ethernet mit RJ45 (4 Draht, Durchlauf), AC 24V/DC 24V (2 Draht), SO |
| Eröffnung | RS485/RS422 |
| Allgemeine | |
| Strom versorgung | AC24V ± 10% ,50/60Hz;DC24V ± 5%; |
| Strom verbrauch | ≤ 60W |
| Überspannung schutz für Beleuchtung | Leistung: 4000V (Linie zu Boden: 4000V, Linie zu Linie: 2000V) Kommunikation signals chnitt stelle: 2000V (Linie zu Boden: 2000V, Linie zu Linie: 1000V) |
| Arbeits temperatur | -35 °C ~ + 65 °C (-31 °F ~ + 149 °F) |
| Arbeits feuchtigkeit | <90% RH |
| Schutzniveau | IP66 |
| Material | Aluminium legierung |
| Größe | 227 × 249 × 349mm(L × B × H) |
| Gewicht | 13kg (28,66 lb) |
Q: Was macht die ZN-SPM20U für schwerere Nutzlasten im Vergleich zu 10kg Modellen geeignet?
A: Der mittelschwere Schwenk neidkopf liefert eine überlegene Nutzlast kapazität durch:
· 15kg (33lb) hochfeste Aluminium legierung konstruktion
· Hochpräziser Schrittmotor mit Schnecken getriebe sorgt für:
✓ ± 0,1 ° vor eingestellte Genauigkeit (erfüllt die ANPR/LPR-Systema forderungen)
✓ Automatische Selbst verriegelung beim Ausschalten (Sicherheits schutz)
· IP66-rated voll versiegelter Schutz
F: Was ist der Neigung bereich für die Überwachung mit niedrigem Winkel?
A: Der erweiterte Neigung bereich-75 ° bis 40 ° ist optimiert für:
· Überwachung der Verkehrs kreuzung (Erfassung von Nummern schildern in steilen Winkeln)
· Flughafen-Perimeter-Sicherheit (Verfolgung von Boden fahrzeugen in der Nähe von Zäunen)
· Überwachung der Industrie anlagen (Überwachung der Laderampe aktivitäten)
F: Welche Anpassungen unterstützt ZN-SPM20U Medium Duty Pan Tilt Head?
A: Wir bieten Anpassung für:
• Schwenk-/Tilt-Rotations geschwindigkeiten
• Horizontaler Rotations bereich und vertikaler Neigung winkel bereich.
• Tragfähigkeit
• Kabelbäume und Luftfahrt-Steck verbinder
• Kontroll-und Rotations funktionen
• Teilform, Farbe und Anschlüsse
Q: Welche Nutzlast montage konfigurationen unterstützt die ZN-SPM20U?
A: 1. Top-Loading-Konfiguration
2. Side-Loading-Konfiguration
Technischer Hinweis
Die tatsächliche Tragfähigkeit muss basierend auf der spezifischen Schwerpunkt höhe Ihrer Nutzlast berechnet werden. Unser Engineering-Team kann eine kostenlose Last bewertung für kunden spezifische Kunden bereitstellen.
Q: Welche Kontroll protokolle werden unterstützt?
A: Die ZN-SPM20U unterstützt:
· Primär protokolle: Pelco D (Standard) & Pelco P
· Optionale Schnitts tellen: RS-485/RS-422
