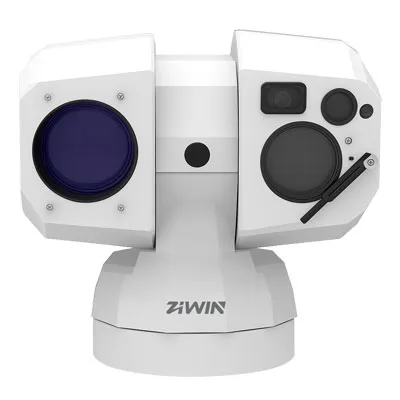

Merkmale der ZN-DHY Serie 5-in-1 Multi-Spectrum EO/IR PTZ Kamera
Sichtbare Kamera, Wärme bild kamera, Entfernungs messer, Laser beleuchtung und Weitwinkel kamera, 5-in-1 Direkt antrieb Drehmoment motor für hohe Genauigkeit und schnelle Drehung
● Full HD 8 MP 3840x2160 @ 30fps Echtzeit bilder
● 10-550mm, 55X optischer Zoom
● Wärme bild 640x512, NETD-Sensibilität ≤ 35mK @ F1.0,300K
● 3km Laser bereich, 1535nm Wellenlänge
● 500m Laser beleuchtung
● Horizontale und vertikale Stabilisierung, dynamische Anpassung, um die externe Vibration der Pan-Kipp-Einheit auszug leichen und die Stabilität der Bildqualität sicher zustellen
● AI-AF Deep Learning, mit Fokus auf schnellere Geschwindigkeit und stabileren Fokus
● Unterstützung der Gegenlicht kompensation, des automatischen elektronischen Verschlusses und anderer Funktionen zur Anpassung an verschiedene Überwachungs umgebungen
● Unterstützung 3DNR, starke Licht unterdrückung, Hitzewellen entfernung
● Unterstützt Max.512G Micro SD Speicher
● Unterstützt ONVIF-Zugang
● Unterstützung des Algorithmus zur Erkennung von Menschen, Nicht kraftfahrzeugen, Kraftfahrzeugen, Booten und Vögeln
| Modell | ZN-DHY Serie | ||||||
| Wärme kamera | |||||||
| Bildsensor | Vanadium oxid nicht kühlender Infrarot detektor | ||||||
| Effektive Pixel | 640x512 | ||||||
| Pixel-Pitch | 12µm | ||||||
| NETD | ≤ 35 mK @ F1.0, 300K | ||||||
| Spektral bereich | 8 bis 14 µm | ||||||
| Linsen typ | Fixed oder Zoom-Objektiv | ||||||
| Brennweite | 50mm | 75mm | 100mm | 25-75mm | 15-100mm | ||
| Digitaler Zoom | 2X, 4X, 8X | ||||||
| Blende | F 1.0 | 25mm(F0.9) ~ 75mm(F1.1) | 15mm(F0.85) ~ 100mm(F1.25) | ||||
| FOV (H x V) | 8,8 ° x 7,0 ° | 5,9 ° x4,7 ° | 4,4 ° X3.5 ° | 17,5 ° X14,0 ° ~ 5,9 ° X4,7 ° | 28,7 ° X 23,1 ° ~ 4,4 ° X 3,5 ° | ||
| Fokus bereich | 3m ~ ∞ | 5m ~ ∞ | 10m ~ ∞ | 5m ~ ∞(25mm) 10m ~ ∞(75mm) | 5m ~ ∞(15mm) 10m ~ ∞(100mm) | ||
| Bilde in stellung | Helligkeit, Kontrast und Gamma sind über den Client oder Browser einstellbar | ||||||
| Pseudo-Farbe in stellung | 10 Modi verfügbar, weiß heiß/schwarz heiß/goldener Herbst/Regenbogen/Eisen rot, etc. | ||||||
| Bild verbesserung | Unterstützt 0-255 Level-Anpassung | ||||||
| Schlechte Pixel korrektur | Unterstützung | ||||||
| Bild geräusch reduzierung | Unterstützung | ||||||
| Bild-Flip | 180 °, Spiegel | ||||||
| Bilds tabilisierung | Elektronische Anti-Shake, 1-3 Level-Anpassung | ||||||
| Sichtbare Kamera | |||||||
| Sensor typ | 1/2.8 "progressiver Scan CMOS | 1/1.8 "progressiver Scan CMOS | 1/1.25 "progressiver Scan CMOS | ||||
| Auflösung | 1920x1080 @ 25/30fps 60fps (optional) | 2688x1520 @ 25/30fps 60fps (optional) | 3840 × 2160 @ 25/30fps 60fps (optional) | ||||
| Min. Beleuchtung | Farbe: 0,0005 Lux; B/W: 0,0001 Lux | ||||||
| Verschluss zeit | 1/25s bis 1/100.000 s; Unterstützung verzögerter Verschluss | ||||||
| Brennweite | 7 ~ 322mm | 6,6 ~ 264mm | 10 ~ 550mm | ||||
| Blende | F1.8 ~ F 6.5 | F1.61 ~ F 5.19 | F1.5 ~ F 5.5 | ||||
| H:42-1 ° (Wide-Tele) | H:59, 20-1, 93 ° (Wide-Tele) | H:58.40-1.20 ° (Wide-Tele) | |||||
| V:24-0, 6 ° (Wide-Tele) | V: 34,82-1,14 ° (Wide-Tele) | V: 34,90-0,70 ° (Wide-Tele) | |||||
| D: 47,7-1,26 ° (Wide-Tele) | D:68. 68.68-2.24 ° (Wide-Tele) | D: 65,10-1,40 ° (Wide-Tele) | |||||
| Bild einstellungen | Sättigung, Helligkeit, Kontrast und Schärfe können über die Client-Seite oder den Browser angepasst werden | ||||||
| BLC,HLC,WDR | Unterstützung | ||||||
| 3DNR | Unterstützung | ||||||
| Defog | E-Defog | ||||||
| Tag/Nacht Schalter | Automatisch, manuell, Timing, Alarm auslöser | ||||||
| Bild überlagerung | Unterstützung BMP 24-Bit-Bildüberlagerung, anpassbarer Bereich | ||||||
| Region von Interesse | Unterstützung von drei Bächen und vier festen Bereichen | ||||||
| Elektronischer Langsamer Verschluss | X2 ~ X24 | ||||||
| Verzerrung korrektur | Unterstützung, 0-100 Level-Anpassung | ||||||
| Bilds tabilisierung | Elektronische Anti-Shake, 1-3 Level-Anpassung | ||||||
| Beleuchtung | |||||||
| Beleuchtungs abstand | ≥ 500m | ||||||
| Wellenlänge | 850nm ± 10nm (940nm optional) | ||||||
| Der Winkel des Lichts | Elektrisch synchron isierter Zoom | ||||||
| Far Angle 2 °: effektive Entfernung> 500m, Spot durchmesser <36m | |||||||
| Nahe Winkel 70 °: effektive Entfernung> 40m | |||||||
| Zeit, das Verhältnis zu ändern | ≤ 3 Sekunden (weit bis nah) | ||||||
| Entfernungs messer | |||||||
| Wellenlänge | 1535nm | ||||||
| Reichweite | 15m ~ 3000m | ||||||
| Genauigkeit | ± 1m | ||||||
| Auflösung | 0,1 m | ||||||
| Frequenz | 1Hz | ||||||
| Weitwinkel kamera | |||||||
| Sensor typ | 1/1.8 "Progressive Scan CMOS | ||||||
| Auflösung | 2688x1520 | ||||||
| Brennweite | 4mm | ||||||
| Sichtfeld | H: 93,1 ° V: 49,6 ° D: 110,8 ° | ||||||
| PTZ | |||||||
| Übertragungs modus | Direkter Antrieb Drehmoment motor | ||||||
| Rotations bereich | Pan: ununterbrochene Rotation 360 °; Neigung: ± 90 ° | ||||||
| Drehzahl bereich | Pan: 0,09 ° ~ 120 °/s (erweiterbar), Neigung: 0,09 ° ~ 110 °/s (erweiterbar) | ||||||
| Maximale Beschleunigung | Pfanne: 300 °/s², Neigung: 240 °/s² | ||||||
| Vor eingestellte Position | 199 (Standard-Benutzer-Preset-Bits) 255 (Extended User Preset-Bits) Die Anzahl der vor eingestellten Bits kann laut Kunden auf 512 erhöht werden | ||||||
| Scan-Muster | Voreinste llung scannen (einstellbare Voreinste llung szeit, einstellbare vor eingestellte Abtast geschwindigkeit), horizontale Zweipunkt-Abtastung (einstellbare Abtast geschwindigkeit, einstellbare Abtast zeit) | ||||||
| Funktion lokalisieren | Absolute Winkel position ierung (einstellbare Position ierungs geschwindigkeit), 3D-Position ierung (einstellbare Position ierungs geschwindigkeit) | ||||||
| Bild | |||||||
| Video kodierung | H.264-und H.265-Codierung, M-JPEG | ||||||
| Video kompression | 32 Kbps ~ 16Mbps | ||||||
| Hauptstrom | Thermisch: 25fps (1920x1080, 1280x1024, 640x512) | ||||||
| Sichtbar: 25fps/30fps (3840x2160, 2688x1520, 1920x1080, 1280x960, 1280x720)@ 8MP | |||||||
| 25fps/30fps (2688 × 1520, 2560x1440, 1920x1080, 1280x960, 1280x720)@ 4MP | |||||||
| 25fps/30fps (1920x1080, 1280x960, 1280x720)@ 2MP | |||||||
| Teilstrom | Thermisch: 25fps (640x512) | ||||||
| Sichtbar: 25fps (1280 × 720, 704x576, 640x480, 352x288) @ 8MP/4MP | |||||||
| 25fps (704x576, 640x480 ,352x288) @ 2MP | |||||||
| 30fps (1280 × 720, 704x480, 640x480, 352x240) @ 8MP/4MP | |||||||
| 30fps (704x480, 640x480, 352x240) @ 2MP | |||||||
| Dritter Strom | Sichtbar: 25fps (704x576, 640x480, 352x288) | ||||||
| 30fps (704x480, 640x480, 352x240) | |||||||
| Bild im Bild | Unterstützt Overlay-Anzeige von Bild-in-Bild | ||||||
| H.265 Bildqualität | Haupt profil | ||||||
| H.264 Bildqualität | BaseLine-Profil/Haupt profil/hohes Profil | ||||||
| Audio-Codierung | G.711a/G.711u/G.722.1/G.726/MP2L2/AAC/PCM | ||||||
| Audio-Bit-Rate | 64Kbps(G.711)/16Kbps(G.722.1)/16Kbps(G.726)/32-192Kbps(MP2L2)/16-64Kbps(AAC) | ||||||
| Netzwerk | |||||||
| Netzwerk protokolle | TCP/IP,ICMP,HTTP,HTTPS,FTP,DHCP,DNS,RTP,RTSP,RTCP,NTP,SMTP,SNMP,IPv6 | ||||||
| Lagerung an Bord | Unterstützt Micro SD/SDHC /SDXC-Karte (512G) | ||||||
| Schnitts telle protokolle | ONVIF (PROFIL S, PROFIL G), GB28181-2016 | ||||||
| Intelligente Funktion | |||||||
| Allgemeine Ereignisse | Mobile Erkennung, Video blockierung, Festplatte voll, illegaler Zugriff | ||||||
| Intelligente Intelligenz | Gebiets einbruch, Grenz erkennung, Verlassen des Bereichs, Wander erkennung, Personals ammlung, schnelle Bewegung, Erkennung von Gegenständen nach links, Audio anomalie | ||||||
| Intelligente Erkennung | Humanoide erkennung, Nicht-Kraftfahrzeug erkennung, Kraftfahrzeug erkennung, Boots erkennung, Flugvogel erkennung | ||||||
| Allgemeine | |||||||
| Strom versorgung | DC24V ± 20% | ||||||
| Leistungs schutz | TVS 8000V Blitzschutz, Überspannung schutz, Anti-plötzliche Welle, in Übereinstimmung mit GB/T 17626.5 Level 4 Standard | ||||||
| Ingress-Schutz | IP66 | ||||||
| Arbeits temperatur | -40 ° c ~ 65 ° c, Luft feuchtigkeit weniger als 90% (keine Kondensation) | ||||||

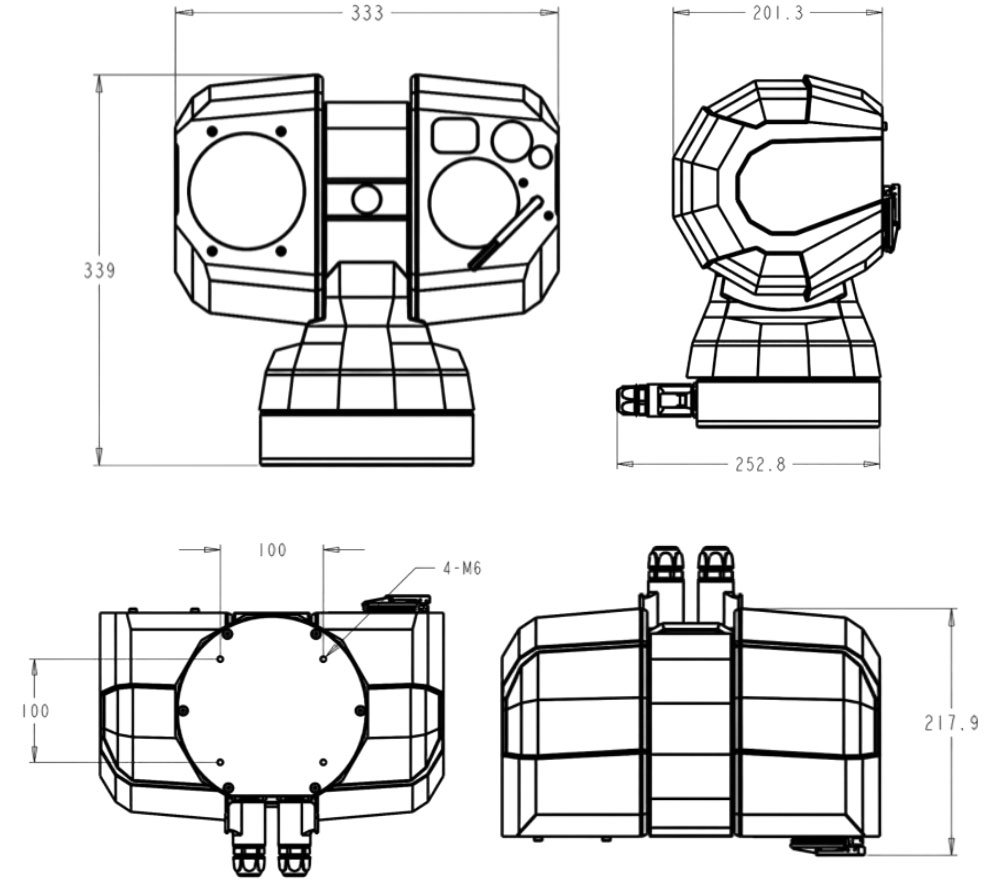

| Größe (WxHxD) | 333mm x 339mm x 252,8mm | ||||||
| Gewicht | Konfiguration abhängig, ≤ 12,5 KG | ||||||
| Bestell informationen | |||||||
| Modell | Beschreibung | ||||||
| ZN-DHY-M01AXXXXX | Thermisch: 50mm | Sichtbar: 6,6 ~ 264mm, 1/1,8“ | |||||
| ZN-DHY-M10AXXXXX | Thermisch: 75mm | Sichtbar: 7 ~ 322mm, 1/2.8“ | |||||
| ZN-DHY-M22AXXXXX | Thermisch: 100mm | Sichtbar: 10 ~ 550mm, 1/1.25“ | |||||
| ZN-DHY-M30AXXXXX | Thermisch: 25-75mm | Sichtbar: 7 ~ 322mm, 1/2.8“ | |||||
| ZN-DHY-M32AXXXXX | Thermisch: 15-100mm | Sichtbar: 10 ~ 550mm, 1/1.25“ | |||||
| Optionale Konfigurationen | Weitwinkel kamera; Entfernungs messer; Gyroskop; GPS; Digitaler Kompass; etc. | ||||||
| DRI | |||||||
| Objektiv | Fahrzeug (4mx 1,4 m) | Mensch (1,8 mx 0,5 m) | |||||
| Detektion | Anerkennung | Identifizierung | Detektion | Anerkennung | Identifizierung | ||
| 50mm | 6500m | 1700m | 850m | 2600m | 660m | 330m | |
| 75mm | 10200m | 2500m | 1280m | 3900m | 980m | 490m | |
| 100mm | 13600m | 3400m | 1700m | 5200m | 1300m | 650m | |
| 1. Optionen wie Weitwinkel kamera, Laser entfernungs messer, Gyroskop, GPS, digitaler Kompass usw. werden separat konfiguriert. Bitte wenden Sie sich an den Spezialisten, um detaillierte Informationen zu erhalten. Weitere Modelle können konfiguriert werden, wenden Sie sich bitte an Spezialisten für detaillierte Informationen. | |||||||
| 2. Diese Tabelle dient nur als Referenz und die Leistung kann je nach Umgebung variieren. Die optimalen menschlichen Erkennungs-, Erkennungs-und Identifikation abstände werden nach Johnsons Kriterien berechnet. | |||||||
| Erkennungs bereich: Um ein Objekt vom Hintergrund zu unterscheiden, muss das Objekt mit 1,5 oder mehr Pixeln abgedeckt werden. | |||||||
| Erkennungs bereich: Um das Objekt (Tiere, Mensch, Fahrzeug usw.) zu klassifizieren, muss das Objekt mit 6 oder mehr Pixeln bedeckt sein. | |||||||
| Identifikation bereich: Um das Objekt zu identifizieren und detailliert zu beschreiben, muss das Objekt von 12 oder mehr Pixeln abgedeckt werden. | |||||||
1. Q: Für welche Arten von Anwendungen ist diese 5-in-1-Multisensor-PTZ-Kamera am besten geeignet?
A: Diese Kamera ist ideal für Langstrecken-Perimeter-Sicherheit, Grenz-und Küsten überwachung, Flughäfen, Häfen, Öl-und Gas anlagen, Waldbrand verhütung, und andere kritische Infrastruktur, die eine Tag-Nacht-Überwachung rund um die Uhr erfordert.
2. Wie funktioniert die Kamera in starken Wind-oder Vibrations umgebungen?
Der eingebaute Kreisel stabilisierung-und Direkt antriebs drehmoment motor kompensiert effektiv Vibrationen, die durch Wind, Türme oder mobile Plattformen verursacht werden, und gewähr leistet eine stabile Bildgebung und eine präzise Ziel verfolgung unter realen Außen bedingungen.
3. Kann diese Kamera Ziele auf große Entfernungen genau erkennen und identifizieren?
Ja. Die Kombination aus sichtbarer Bildgebung mit hohem Zoom, niedriger NETD-Wärme messung, Laser entfernung und synchron isierter Optik ermöglicht eine zuverlässige Erkennung, Verfolgung und Identifizierung von Personen, Fahrzeugen, Booten. und Luft ziele über große Entfernungen.
4. Wie unterstützt das System Nacht überwachung und schlechte Sicht bedingungen?
Die Wärme bildgebung erkennt Ziele in völliger Dunkelheit, Nebel, Rauch oder Regen, während die Laser beleuchtung und-reichweite die Genauigkeit der Nacht identifizierung verbessern und das System in komplexen und schlecht sichtbaren Umgebungen effektiv machen.
5. Ist die Kamera einfach in bestehende Sicherheits systeme zu integrieren?
Die Kamera unterstützt ONVIF und Standard-Netzwerk protokolle und ermöglicht eine nahtlose Integration in die meisten VMS-Plattformen, KI-Analyse systeme und optionale Radar-oder Drittanbieter-Sensoren für Sicherheits lösungen mit mehreren Sensoren.
